技術規格：

尺寸結構：

特點：

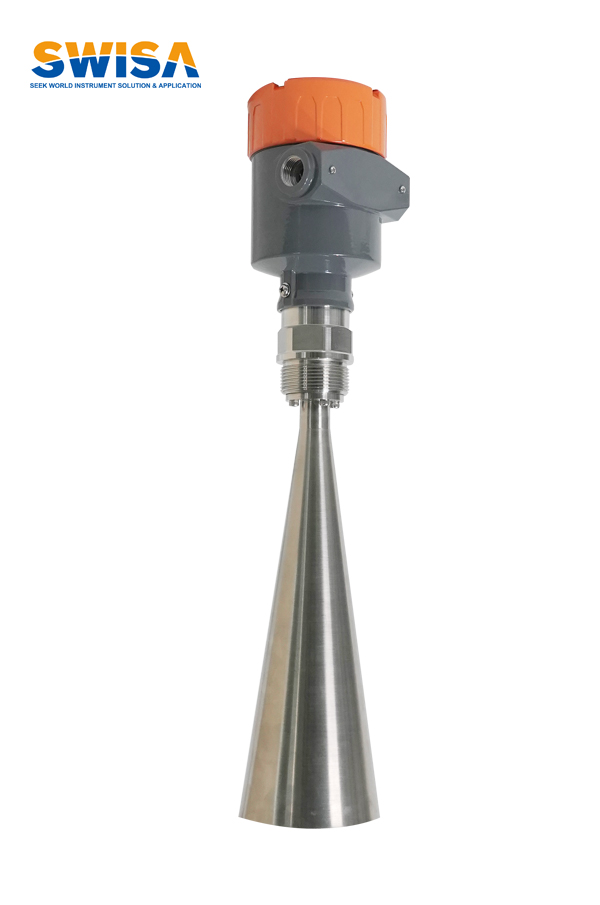

雷達物位計采用26GHz的發射頻率，因而具有：

• 波束角小，能量集中，具有更強抗干擾能力，提高了測量精度和可靠性；

• 天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；

• 測量盲區更小，對于小罐測量也可取得良好的效果；

• 波長更短，對小顆粒物質的料位測量更適合。

采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。

采用脈沖工作方式，雷達物位計發射功率低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

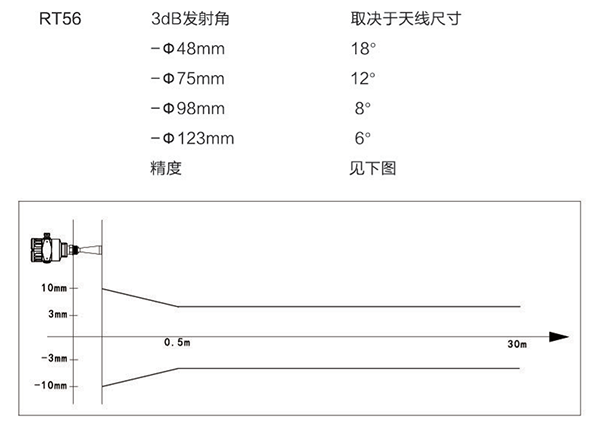

精度：

安裝：

圖示說明

測量的基準面是螺紋或法蘭的密封面

1.盲區范圍

2.量程設定

3.高位調整

4.低位調整

安裝位置

安裝時，注意儀表和容器壁至少保持200mm的距離。

1.基準面

2.容器中央或?qū)ΨQ軸

1.基準面

2.容器中央或?qū)ΨQ軸

對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。

帶萬向節安裝

常見安裝位置的正誤

1.正確

2.錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免。

1.錯誤：不要將儀表安裝于入料流的上方，以保證測量的是介質表面而不是入料料流。

2.正確

注意：室外安裝時應采取遮陽、防雨措施。

產品選型：
